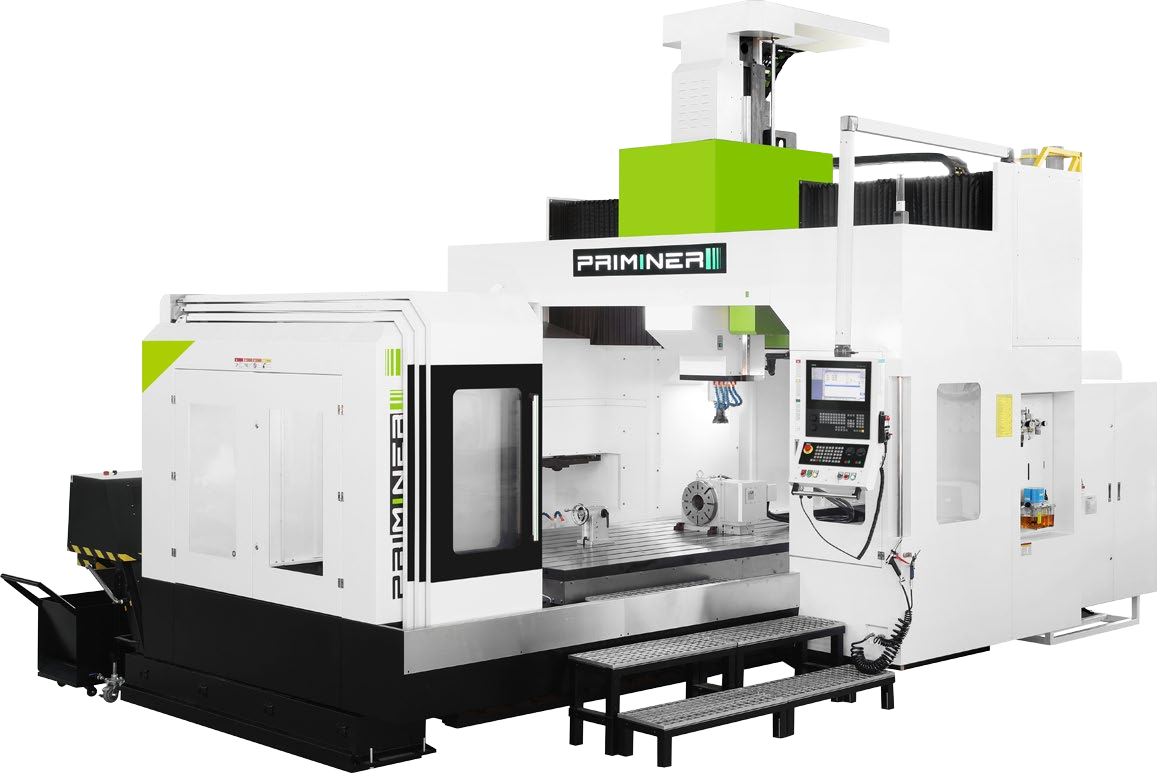

高剛性龍門加工中心V2516
技術規格 V2516 工作臺 工作臺尺寸 2500×1400 mm T 型槽(寬度 × 數量 ×間距) 22×7×170 mm 最大承重 6000 kg 行程X/Y/Z 行程 2500/1600/800 mm 主軸鼻端到工作臺距離 200-1000 mm 龍門寬度 1600 mm 主軸 主軸(標配) HSK A100, 12000 rpm 主軸功率和扭矩 (SIEMENS) 20/22.5 kW,
- X軸 行程： 2500mm
- Y軸 行程： 1600mm
- Z軸 行程： 800mm
- 工作臺尺寸： 2500×1400 mm
- 主軸： HSK A100, 12000 rpm
- 最大承重： 6000 kg
技術規格 V2516
工作臺
工作臺尺寸 2500×1400 mm
T 型槽(寬度 × 數量 ×間距) 22×7×170 mm
最大承重 6000 kg
行程
X/Y/Z 行程 2500/1600/800 mm
主軸鼻端到工作臺距離 200-1000 mm
龍門寬度 1600 mm
主軸
主軸(標配) HSK A100, 12000 rpm
主軸功率和扭矩 (SIEMENS) 20/22.5 kW, 298/346 Nm
快速移動
X/Y/Z軸快移速率 20 m/min
切削進給速率 1-12000 mm/min
精度 (VDI 3441·全行程)
XYZ軸定位精度 (配備光柵尺) 0.012/0.01/0.01 mm
XYZ軸重復定位精度 (配備光柵尺) 0.01/0.008/0.008 mm
機器重量和尺寸
外型尺寸(長×寬×高) 7090×4120×4250 mm 重量 20500 kg
? HSK A100內藏式主軸12000rpm
? 全封閉防護罩 ? 排屑器(兩個螺旋排屑器，一個鏈板排屑器）
? 三軸直接測量光柵尺系統
? ±0.1度高精度主軸水冷系統
? 工業制冷空調
? Ethernet，CF卡USB接口
? 中央集中自動進給潤滑系統
? 刀具切屑冷卻系統
? LED工作燈
? LED三色警示燈
? 分離式電子手輪
? 工具箱
? 地基墊鐵和調整螺栓
? 自動沖渣功能
? 高壓水槍
? 清潔氣槍
? 操作維修手冊及控制電路資料
? HSK A63內藏式主軸18000 rpm
25/28 kW_87/96 Nm(SIEMENS)
? BT50皮帶式主軸6000rpm（Z軸硬軌）
17/42 kW_183/400 Nm(SIEMENS)
15/20.3 kW_143/259 Nm (FANUC)
? 皮帶主軸帶齒輪箱
? 40把鏈?zhǔn)降稁?
? 主軸中心出水
? 刀具測量儀
? 工件測量儀
? 自動斷電功能
