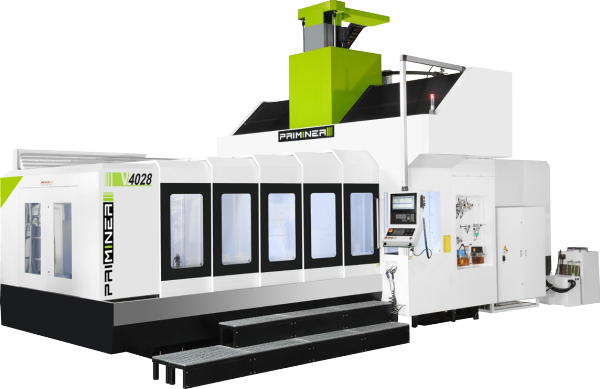

超高剛性龍門加工中心V4028
超高剛性龍門加工中心V4028
- X軸 行程： 4200mm
- Y軸 行程： 3300mm
- Z軸 行程： 1200mm
- 工作臺尺寸： 4000×2400mm
- 主軸： HSK A100 12000rpm
- 最大承重： 12000kg
超高剛性龍門加工中心V4028
工作臺
工作臺尺寸：4000×2400mm
T型槽規格 (寬度×數量×間距）：28 x 11 x 200 mm
最大承重：12000 kg
行程
行程：X=4200mm,Y=3300mm,Z=1200mm
主軸鼻端到工作臺 300-1500mm
龍門寬度 2800mm
主軸
主軸錐孔：HSK A100
主軸電機功率：20/22.5kW
轉速：12000RPM
快移速度
快速移動速率：12/15/20m/min
切削進給速率： 1-12000mm/min
精度 (VDI 3441·全行程)
XYZ定位精度：0.020/0.015/0.010 mm
XYZ重復定位精度：0.015/0.010/0.006 mm
機器重量和尺寸
外型尺寸：11980×6751×5920 mm
重量：50000 kg
全封閉防護罩
HSK A100內藏式主軸12000rpm
三軸直接測量光柵尺系統
排屑器 (倆個螺旋排屑器，一個鏈板排屑器）
±0.1度高精度主軸水冷系統
工業制冷空調
Ethernet，CF卡和USB接口
集中自動進給潤滑油系統
刀具切屑冷卻系統
LED工作燈
LED三色警示燈
分離式電子手輪
工具箱
地基墊鐵和調整螺栓
自動沖渣功能
高壓水槍
清潔水槍
操作維修手冊及控制電路資料
主軸中心出水
刀具測量儀
工件測量儀
90°側銑頭
40/60把鏈?zhǔn)降稁?/span>
自動斷電功能
