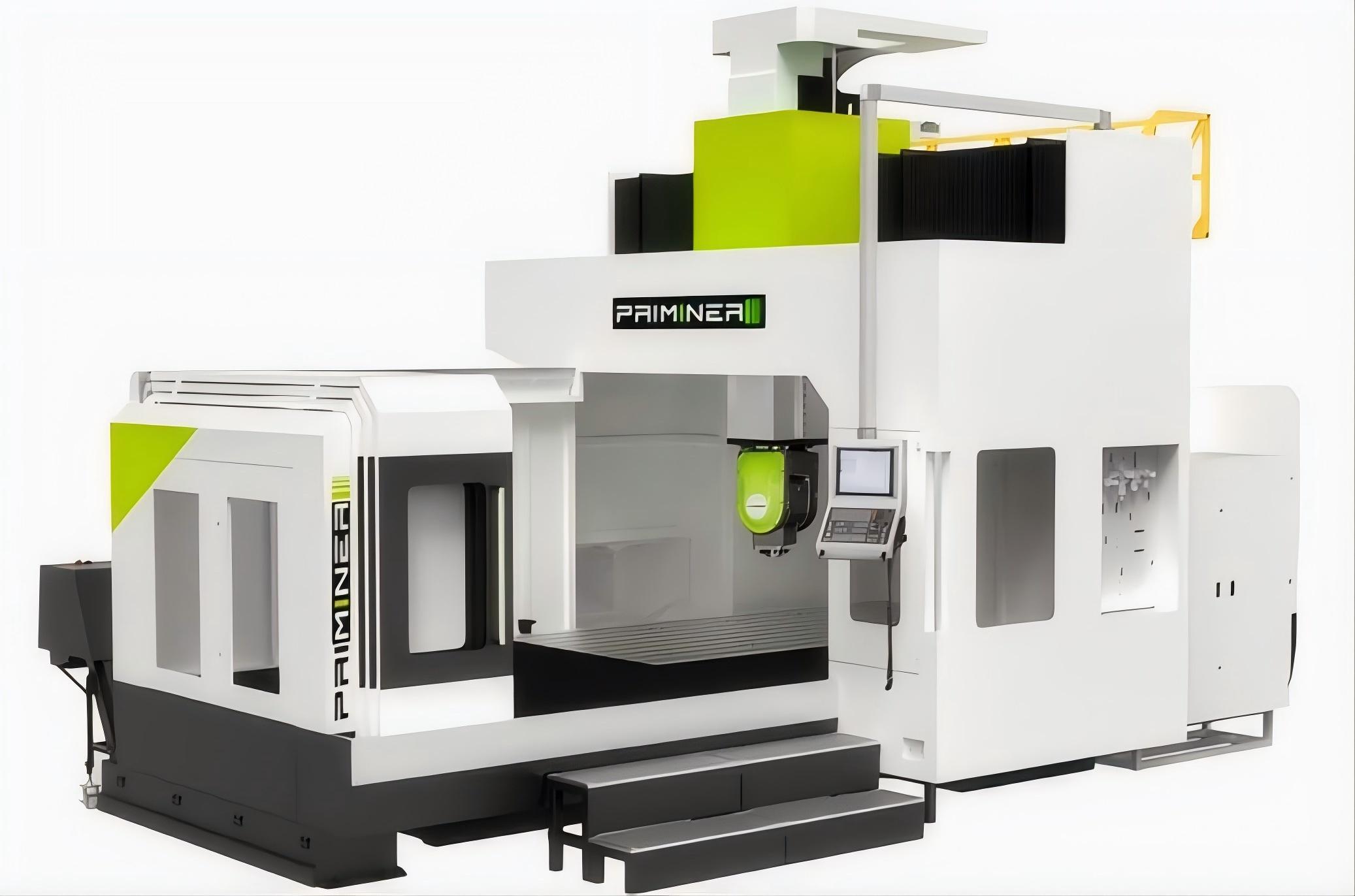

五軸高速龍門加工中心GT320-5X
GT320-5X 五軸高速龍門加工中心
- X軸 行程： 3300mm
- Y軸 行程： 2700mm
- Z軸 行程： 1000mm
- 工作臺尺寸： 3300×1700mm
- 主軸： HSK A63
- 最大承重： 8000kg
GT320-5X 五軸高速龍門加工中心
工作臺
工作臺尺寸：3300×1700mm
T型槽規格 (寬度×數量×間距）：22 x 9 x 170 mm
最大承重：8000 kg
行程
行程：X=3300mm,Y=2700mm,Z=1000mm
90度中心線至工作臺距離 465-1465mm
主軸鼻端到工作臺 155-1155mm
龍門寬度 2000mm
A/C擺頭 ：S型
A/C軸旋轉角度 ±108°/±270°
A/C軸鎖緊扭矩 2000/3000Nm
主軸
主軸錐孔：HSK A63
主軸轉速：24000 rpm
主軸電機功率：42/56.7 kW
主軸電機扭矩：68/90.2 Nm
快移速度
X/Y/Z軸快移速率：20 mm/min
切削進給速率： 1-12000mm/min
A/C軸最大速度：50 rpm
刀庫
刀庫容量：60 把
最大刀長：300 mm
最大刀具直徑(滿刀/鄰空刀）：Φ80 / Φ125 mm
最大刀具重量：8 kg
精度 (VDI 3441·全行程)
XYZ定位精度：0.015/0.015/0.010 mm
XYZ重復定位精度：0.010/0.010/0.006 mm
A/C軸圓光柵測量精度：6/8 arc-sec（定位精度）； 3/4 arc-sec（重復定位精度）
機器重量和尺寸
外型尺寸：9672×6300×5570 mm
重量：30000 kg
全封閉防護置
HSK A63 內藏式主軸 24000 RPM
60把鏈式伺服刀庫
排屑器（兩個螺旋排屑器，一個鏈板排屑器）
工業制冷空調
三軸全閉環光柵尺系統
主軸油氣潤滑系統
±0.1度高精度主軸水冷系統
剛性攻牙
刀具切屑冷卻系統
以太網，CF卡和USB接口
集中自動進給潤滑油系統
LED工作燈
LED三色警示燈
分離式電子手輪
工具箱
地基墊鐵和調整螺栓
自動沖渣功能
高壓水槍
操作維修手冊及控制電路資料
HSK A100 內藏式主軸 15000 RPM
40把刀庫
絲杠中空冷卻系統
微量潤滑系統
刀具測量儀
工件測量儀
主軸中心出水
冷卻液溫度控制系統
油水分離系統
回轉中心誤差自動校正系統
防碰撞系統
