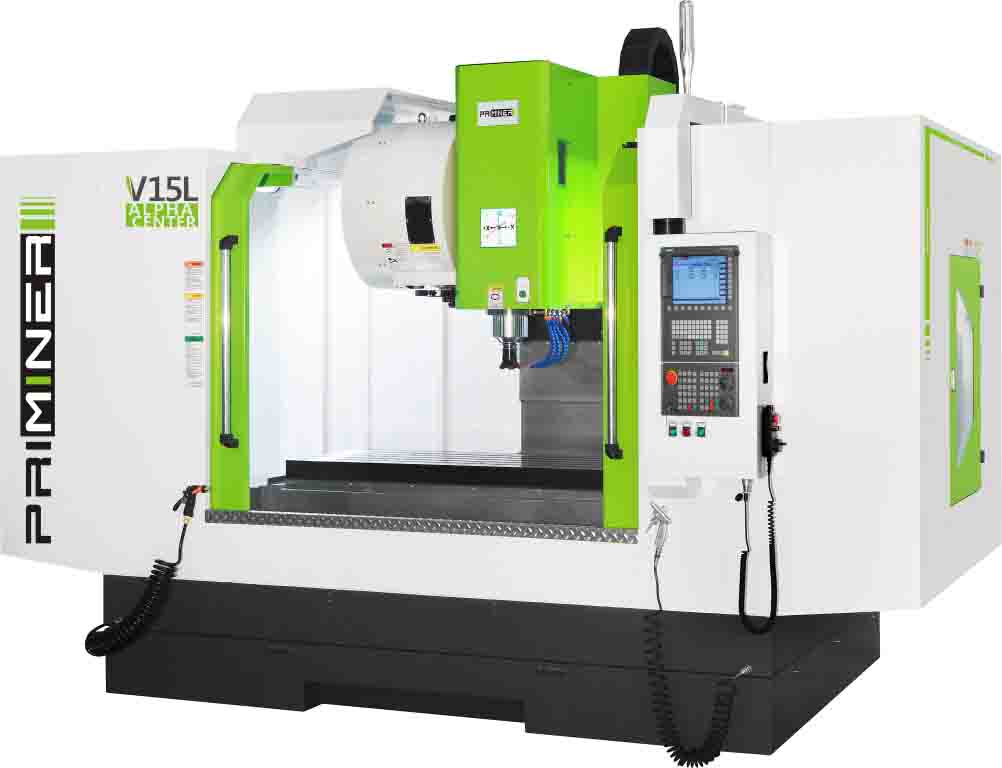

高剛性線軌加工中心V15L
V15L 高剛性線軌加工中心工作臺工作臺尺寸：1700 x 700 mmT型槽規格 (寬度×數量×間距）：18 x 6 x 100 mm最大承重：1500 kg行程行程：X=1500mm,Y=760mm,Z=700mm主軸鼻端到工作臺距離 130-830mm主軸中心到立柱導軌面 802mm主軸主軸錐孔：BT40主軸轉速：12000 rpm主軸功率和扭矩(SIEMENS)：9/22 kW, 63/1
- X軸 行程： 1500mm
- Y軸 行程： 760mm
- Z軸 行程： 700mm
- 工作臺尺寸： 1700×700mm
- 最大承重： 1500kg
V15L 高剛性線軌加工中心
工作臺
工作臺尺寸：1700 x 700 mm
T型槽規格 (寬度×數量×間距）：18 x 6 x 100 mm
最大承重：1500 kg
行程
行程：X=1500mm,Y=760mm,Z=700mm
主軸鼻端到工作臺距離 130-830mm
主軸中心到立柱導軌面 802mm
主軸
主軸錐孔：BT40
主軸轉速：12000 rpm
主軸功率和扭矩(SIEMENS)：9/22 kW, 63/135 Nm
主軸功率和扭矩(FANUC)：11/18.5 kW, 52.5/118 Nm
快移速度
X/Y/Z軸快移速率：24/24/24m/min
切削進給速率 1-1200mm/min
刀庫
刀庫容量：24 把
最大刀長：300 mm
最大刀具直徑(滿刀/鄰空刀）：Φ78 / Φ125 mm
最大刀具重量：8 kg
精度 (VDI 3441·全行程)
XYZ定位精度：0.010 mm
XYZ重復定位精度：0.006 mm
機器重量和尺寸
外型尺寸：5180×2365×3170 mm
重量：10000 kg
標準配置
? 全封閉防護罩
? 24把圓盤刀庫
? 排屑器
? 主軸油冷機
? 工業制冷空調
? 剛性攻牙
? Ethernet，CF卡和USB接口
? 中央集中自動進給潤滑油系統
? 冷卻系統
? LED工作燈
? LED三色警示燈
? 分離式電子手輪
? 工具箱
? 地基墊鐵和調整螺栓
? 自動沖渣功能
? 高壓水槍
? 清潔氣槍
? 用戶操作手冊
可選配置：
■直聯式主軸15000rpm_8.5/33.5kW, BT40(SIEMENS)
■ 直聯式主軸10000rpm_20/53kW_BBT50(SIEMENS)
■ 直聯式主軸8000rpm_15/20.3kW, BBT50(FANUC)
■ 皮帶式主軸6000rpm帶齒輪箱
■ 主軸中心出水
■ 第四軸
■ 第五軸
■ 刀具測量?jī)x
■ 工件測量?jī)x
■ 油霧收集器
■ 油水分離系統
■ 立柱加高200mm
