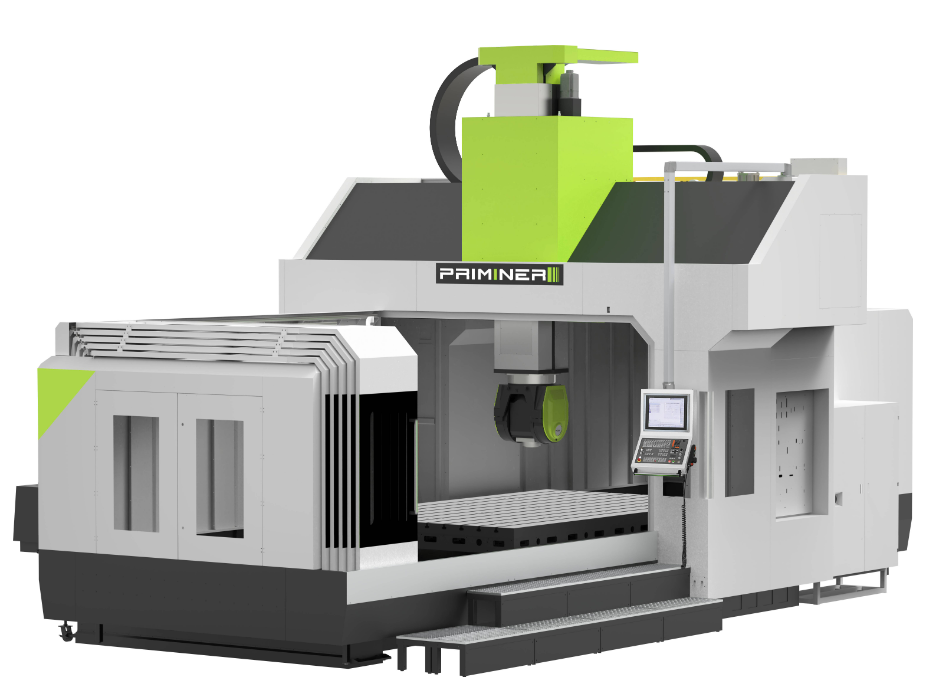

GT428-5X 五軸高速龍門加工中心
五軸高速龍門加工中心
- X軸 行程： 4200mm
- Y軸 行程： 3300mm
- Z軸 行程： 1200mm
- 工作臺尺寸： 4000×2400mm
- 主軸： HSK A100 12000rpm
- 最大承重： 12000kg
GT428-5X五軸高速龍門加工中心
工作臺
工作臺尺寸：4000 x 2400 mm
T型槽規格 (寬度×數量×間距）：28 x 11 x 200 mm
最大承重：12000 kg
行程
行程：X=4200mm,Y=3300mm,Z=1200mm
90度中心線至工作臺距離 310-1510mm
主軸鼻端到工作臺 -40-1160mm
龍門寬度 2800mm
A/C擺頭
A/C軸旋轉角度 XL型：±110°/±250° L型：±115°/360° S型：±108°/±270°
A/C軸鎖緊扭矩 XL型：8000/8000Nm L型：10500/5400Nm S型：2000/3000Nm
主軸：（xl型）
主軸錐孔：HSK A100
主軸轉速：12000 rpm
主軸功率：40/47 kW
主軸扭矩：248/293 Nm
主軸：（l型）
主軸錐孔：HSK A100
主軸轉速：15000 rpm
主軸功率：50/61 kW
主軸扭矩：160/193 Nm
主軸：（s型）
主軸錐孔：HSK A100
主軸轉速：15000 rpm
主軸功率：40/50 kW
主軸扭矩：103/129 Nm
快移速度
X/Y/Z軸快移速率：12/15/20m/min
切削進給速率： 1-12000mm/min
A/C軸最大速度：50 rpm
刀庫
刀庫容量：60 把
最大刀長：400 mm
最大刀具直徑(滿刀/鄰空刀）：Φ125 / Φ250 mm
最大刀具重量：16 kg
精度 (VDI 3441·全行程)
XYZ定位精度：0.020/0.015/0.010 mm；6/8 arc-sec（A/C軸）
XYZ重復定位精度：0.015/0.010/0.006 mm；3/4 arc-sec（A/C軸）
機器重量和尺寸
外型尺寸：11980×6750×6320 mm
重量：52000 kg
DD馬達直驅式A/C擺頭
全封閉防護罩
L型擺頭，HSK A100內藏式主軸15000rpm
排屑系統（兩個螺旋排屑器，一個鏈板排屑器）
三軸直接測量光柵尺系統，A/C軸標配圓光柵
60把HSK A100鏈式刀庫，落地式
±0.1度高精度主軸水冷機
剛性攻牙
工業制冷空調
Ethernet，CF卡USB接口
中央集中自動進給潤滑系統
刀具切削冷卻系統
LED工作燈
LED三色警示燈
分離式電子手輪
工具箱
高壓水槍和清潔氣槍
地基墊鐵和調整螺栓
自動沖渣功能
操作手冊及控制電路資料
XL型擺頭，HSK A100內藏式主軸12000rpm
S型擺頭，HSK A100內藏式主軸15000rpm
主軸中心出水
刀具測量儀
工件測量儀
油水分離系統
回轉中心誤差自動校正系統
防碰撞系統
自動斷電功能
200GB擴展程序存儲
