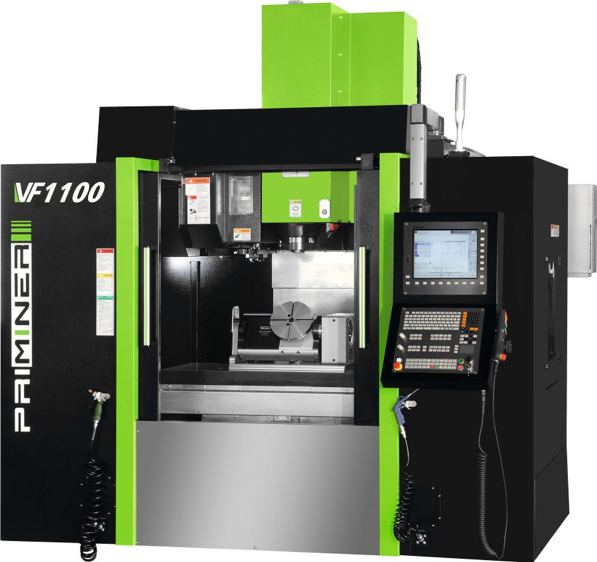

全閉環超高性能立式加工中心 VF1100
全閉環超高性能立式加工中心
- X軸 行程： 1100mm
- Y軸 行程： 650mm
- Z軸 行程： 600mm
- 工作臺尺寸： 1300 x 600mm
- 主軸： BBT40, 15000rpm
- 最大承重： 7500kg
VF1100 全閉環超高性能立式加工中心
工作臺
工作臺尺寸：1300 x 600 mm
T型槽規格 (寬度×數量×間距）：18 x 5 x 100 mm
最大承重：1000 kg
行程
行程：X=1100mm,Y=650mm,Z=600mm
主軸鼻端至工作臺距離：150-750mm
主軸中心至立柱導軌面：697mm
主軸
主軸（標配）：BBT40,15000rpm
主軸功率和扭矩：20/53 kW，126/250 Nm
快移速度
X/Y/Z軸快移速率：36m/min
切削進給速率： 1-12000mm/min
刀庫
刀庫容量：24 把
最大刀長：300 mm
最大刀具直徑（滿刀/鄰空刀）：78/125 mm
最大刀具重量：8 kg
精度 (VDI 3441·全行程)
XYZ定位精度：0.006 mm
XYZ重復定位精度：0.004mm
機器重量和尺寸
外型尺寸：3850×3100×3185 mm
重量：700 kg
海德漢X, Y, Z軸直接測量光柵尺系統
包括測量系統吹氣裝置
電氣柜冷卻系統
自動潤滑系統
切削液系統
主軸環狀噴水系統
沖渣系統
排屑系統（兩個螺旋排屑器和一個鏈板排屑器）
主軸油冷機
主軸錐孔吹氣
切屑吹氣
LED工作燈
報警燈
安全門開關
電子手輪
高壓水槍和氣槍
調整墊鐵和螺栓
主軸轉速20000rpm, HSK A63 內藏式
主軸電機功率20/24kW(S1/S6)
主軸電機扭矩 35/42Nm(S1/S6)
主軸中心出水20Bar
絲桿中空冷卻
英國原裝進口FILTERMIST油霧收集器 FX4002
波龍刀具測量系統 ZX-Speed
波龍工件測量系統 TC50
自動化接口（I/0 72輸入48輸出）
日本RIX油水分離機
