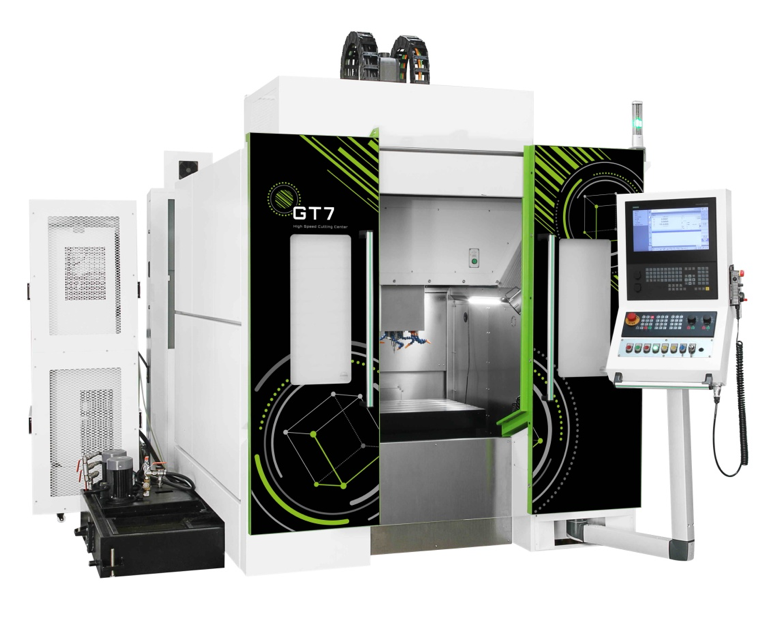

GT7 天車式高速龍門加工中心
GT7高速加工中心
- X軸 行程： 700mm
- Y軸 行程： 600mm
- Z軸 行程： 450mm
- 工作臺尺寸： 800 x 600mm
- 主軸： HSK E50
- 最大承重： 600kg
GT7天車式高速龍門加工中心
工作臺
工作臺尺寸：800 x 600 mm
T型槽規格 (寬度×數量×間距）：18 x 5 x 100 mm
最大承重：600 kg
行程
行程：X=700mm,Y=600mm,Z=450mm
主軸
主軸錐孔：HSK A63
主軸轉速：20000 rpm
主軸電機功率：20/24 kW
主軸電機扭矩：48/58 Nm
主軸鼻端到工作臺的距離：135-585mm
主軸
主軸錐孔：HSK E50
主軸轉速：36000 rpm
主軸電機功率：15/18 kW
主軸電機扭矩：14/17.3 Nm
主軸鼻端到工作臺的距離：135-585mm
主軸
主軸錐孔：HSK E32
主軸轉速：40000 rpm
主軸電機功率：6.3/9.458 kW
主軸電機扭矩：2/3 Nm
主軸鼻端到工作臺的距離：145/595mm
快移速度
X/Y/Z軸快移速率：15m/min
切削進給速率： 1-12000mm/min
刀庫
刀庫容量：32 把
最大刀長：250 mm
最大刀具直徑：63 mm
最大刀具重量：4 kg
精度 (VDI 3441·全行程)
XYZ定位精度：0.006 mm
XYZ重復定位精度：0.003mm
機器重量和尺寸
外型尺寸：3560×3380×2995 mm
重量：8000 kg
全封閉式防護罩
HSK E50內藏式主軸36000rpm
32把刀庫
三軸直接測量光柵尺系統
±0.1度高精度主軸水冷系統
絲桿中空冷卻系統
工業制冷空調
剛性攻牙
Ethernet，CF卡USB接口
中央集中自動進給油脂潤滑系統
冷卻系統
LED工作燈
LED三色警示燈
分離式電子手輪
工具箱
地基墊鐵和調整螺栓
自動沖渣功能
高壓水槍
清潔氣槍
操作手冊及控制電路資料
HSK E32內藏式主軸40000rpm，48把刀庫
HSK A63內藏式主軸20000rpm，32把刀庫
主軸中心出水
鏈板排屑器
刀具測量儀
工件測量儀
油霧收集器
油水分離系統
微量潤滑系統
切削液冷卻系統
石墨加工
200GB SSD擴展程序存儲
